煤矸石烧结砖生产工艺详解 煤碴砖的制备与应用

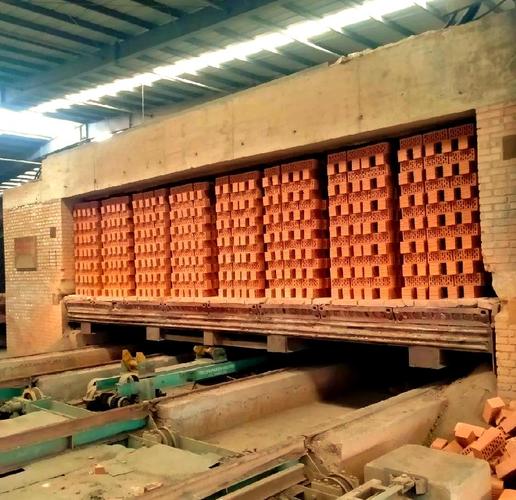

引言\n煤矸石烧结砖（俗称煤碴砖）是一种以煤炭开采和洗选过程中产生的废弃物——煤矸石为主要原料，经破碎、成型、干燥和焙烧制成的建筑墙体材料。它不仅能大量消纳工业固废，减少环境污染，还具有轻质、高强、保温隔热等优点。本文将详细解析煤矸石烧结砖的生产工艺，主要包括原料处理、成型、干燥、焙烧等核心环节。\n\n## 一、原料准备与处理\n1. 煤矸石的选择与储存：选用发热量适中（通常4180～8360 kJ/kg）、塑性指数合格的煤矸石。将煤矸石破碎至粒径小于3mm，其中小于0.5mm的细粉占比需达到40%～60%，以保证成型性能。若塑性不足，可掺入少量粘土或页岩。\n2. 配料与均化：根据煤矸石的热值、化学成分、颗粒级配进行配比，必要时添加内燃料（如煤粉）或外加剂(caco3等）调整。使用双轴搅拌机或轮碾机混合，使物料含水率达12%～18%。\n3. 陈化处理：混合料需在陈化库中静置24～72小时，使水分均匀渗透，提高塑性指数，利于后续挤出成型。\n\n## 二、成型工艺\n采用硬塑真空挤出成型机，挤出压力通常为1.0～2.0 MPa（硬塑）或0.5～1.0 MPa（半硬塑）。成型时需安装真空泵，抽除泥料中的空气（真空度80%～90%），消除分层、裂纹等缺陷。挤出的砖坯尺寸准确、棱角整齐，以标准砖(240mm×115mm×53mm)或空心砖为主。成型砖坯切割后进行表面修整，并取样检测强度与尺寸偏差。\n\n## 三、干燥过程\n砖坯含水率较高，须经干燥后入窑，防止坯体开裂。有下列三种方式：\n - 自然干燥：晾坯场阴干，耗时7～15天，受天气影响大，适合小型产线。\n - 人工干燥：利用隧道干燥室的热风（来自窑炉冷却带余热），在80～120°C下经24～48小时干燥，终含水率降至6%～8% 。\n - 干燥制度：分为预热、等速干燥和降速干燥三个阶段，控制温湿度曲线，避免急速干缩。\n\n## 四、焙烧制度\n干燥后的砖坯进入窑炉（通常为隧道窑，少数用轮窑）焙烧。燃烧主要依靠煤矸石中残余碳的内燃，辅以外燃料点火。\n设计焙烧温度区间一般为900～1100°C 。焙烧有三个关键带：\n - 预热带（200～600℃）：排出剩余水分和有机质。\n- 焙烧带（600～1050℃） ：碳燃烧发热，烧结使矿物熔融，液相出现，形成高强硅酸盐网络。\n - 冷却带（1050～50℃）：控制降温速度，避免急冷导致砖体微裂，并回收余热用于干燥。\n合理的焙烧周期(从进窑到出窑)需24～72 h)，通常通过调节隧道窑推车速度和风闸来实现自动调控并隧道物料而温差过正压作左右步范围排烟风侧接入引风造缝与窑底沿压下不不足多要求控制零压位，稳定炉温与气氛。氧含量供保温至燃烧。过程中空气过剩系数保持在1.1~1.5,相对实现完全燃烬,否则增加黑心硫碳游离SiO与损坏动例砖材产生哑音不达标级。”\n注：部分文本中途畸植，做修版重新完善工序列段至去出)\n-？段落不可插括\n

}
